Мобильный комплекс сигнализации и видеонаблюдения «Око»

НАЗНАЧЕНИЕ

Круглосуточное обнаружение и видеорегистрация пересечения охраняемых рубежей с передачей тревожных сообщений и видеокадров по радиоканалу как в условиях прямой видимости так и в условиях леса.
Линейная часть комплекса состоит из быстроразворачиваемых постов, каждый из которых включает в себя тревожный датчик, чувствительную видеокамеру с ИК-подсветкой для работы в темное время суток, приемо-передающее устройство и литиевый аккумулятор, обеспечивающий автономную работу поста более 12 месяцев.
Базовый вариант комплекса обеспечивает протяженность охраняемого рубежа 1 км, но возможно увеличение длины защищаемого периметра путём установки дополнительных постов видеонаблюдения.

СОСТАВ

  • центральный пункт управления;
  • базовый комплект из 10 постов видеонаблюдения;
  • переносной пульт настройки;
  • радиоретранслятор;
  • упаковка для транспортировки комплекса в свернутом виде.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

  • быстрое развёртывание и свёртывание на неподготовленной в инженерном отношении местности;
  • круглосуточное наблюдение за участком протяжённостью до 100 м в дневное время и не менее 100 м в ночное время с использованием инфракрасной подсветки;
  • видеорегистрация нарушения охраняемой зоны и передача видеоданных по радиосвязи на центральный пункт управления;
  • дальность передачи видеоинформации в условиях прямой радиовидимости - до 10 км на открытой местности, до 5 км в условиях леса;
  • в условиях ограниченности радиовидимости рельефом местности, для увеличения дистанции связи применяется радиоретранслятор, радиус действия которого зависит от высоты его установки;
  • запись и отображение видеоданных на экране панельного компьютера оператора;
  • ведение архива событий с фиксацией даты и времени нарушения;
  • контроль работоспособности оборудования постов видеонаблюдения;
  • совместим с сигнальным комплексом.


Характеристики

Центральный пункт управления – электросеть общего назначения:
- напряжение, В
- частота, Гц
230 ± 23
50 ± 1
Пульт контроля переносной - аккумуляторная батарея с номинальным напряжением, В 22,2
Пост видеонаблюдения - аккумуляторная батарея с номинальным напряжением, В 12
Радиоретранслятор - аккумуляторная батарея с номинальным напряжением, В 12

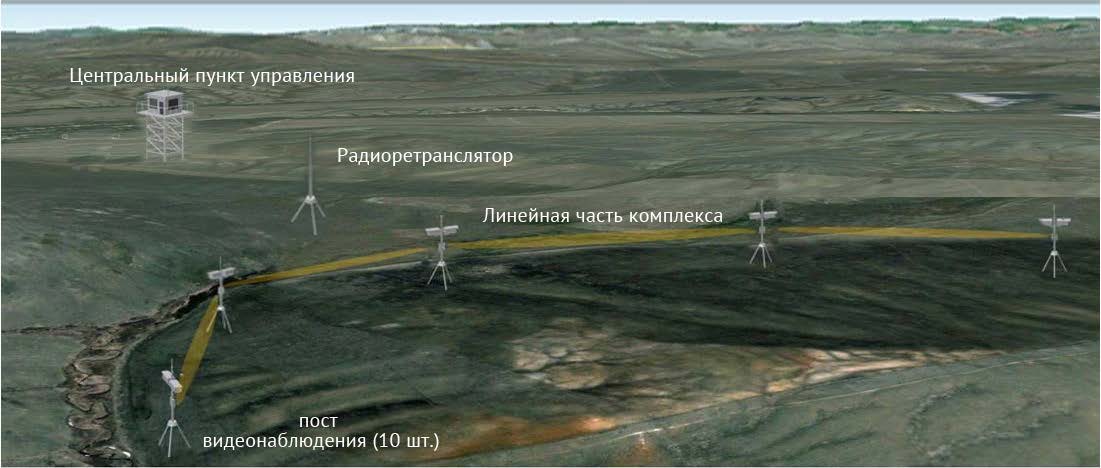

Схема установки

Компоненты
Пост видеонаблюдения
Обнаруживает пересечение охраняемого периметра с помощью охранного датчика, производит видеорегистрацию нарушения в любое время суток и по радиосвязи передает видеоданные на центральный пункт управления.
Состав:
- тревожный датчик;
- видеокамера;
- устройство радиосвязи;
- блок управления;
- аккумуляторная батарея;
- складная опора.
Центральный пункт управления
Выполнен на основе панельного компьютера и устройства радиосвязи.
Назначение:
- прием и индикация сигнала тревоги;
- запись, отображение и долгосрочное хранение видеоданных;
- управление линейной частью комплекса.
Переносной пульт настройки
Используется для настройки и проверки линейных постов комплекса при установке их на местности и в процессе эксплуатации, а также для определения и передачи на центральный пункт координат установкипостов. Может выполнять функции центрального пункта управления.
Состав:
- портативный панельный компьютер с GPS модулем;
- приемопередающее устройство с антенной;
- аккумуляторная батарея и сетевой источник питания.
Радиоретранслятор
Используется в случае ограничения радиовидимости (например – рельефом местности) между линейным постом и центральным пунктом управления или переносным пультом или для увеличения дистанции радиосвязи. Радиус действия ретранслятора зависит от высоты, на которой он установлен и выражается следующей формулой: R(км)=4.12(√h+√H), где H-высота установки радиоретранслятора, а h – высота установки устройства связи корреспондента (поста видеонаблюдения или центрального пункта).
