Комплекс поверочный «Пеленг СФ-07»
НАЗНАЧЕНИЕ
Определение метрологических характеристик анеморумбометра «Пеленг СФ-03» ТУ РБ 100230519.1652000 при проведении поверки.

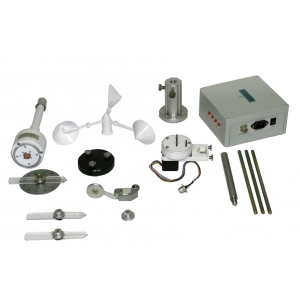

КОМПЛЕКТ ПОСТАВКИ
- стенд для измерения частоты следования импульсов;
- приспособление для измерения угла поворота оси румбометра;
- приспособление для проверки момента трения;
- комплект принадлежностей;
- комплект запасных частей;
- два футляра.
СЕРТИФИКАТ
№ 9835 Государственный комитет по стандартизации Республики Беларусь
Характеристики
| Диапазон измерения частоты следования импульсов | 5 ÷ 600 Гц |
| Пределы допускаемой погрешности измерения частоты следования импульсов в интервалах измерения: - 5 ÷ 50 Гц - 50 ÷ 600 Гц |
± 0,7 Гц ± 1,5 % |
| Диапазон преобразования входного сигнала в значение скорости ветра | 0,76 ÷ 55,32 м/с |
| Пределы допускаемой погрешности преобразования входного сигнала в значения скорости ветра в интервалах: - 0,76 ÷ 4,89 м/с - 4,89 ÷ 55,32 м/с |
± 0,07 м/с ± 1,5 % |
| Масса грузов для проверки момента вращения: - для анемометра - для румбометра |
2,8-0,2 г 4,5-0,3 г |
| Диапазон измерения угла поворота оси румбометра | 0 ÷ 360° |
| Пределы допускаемой погрешности измерения угла поворота оси румбометра | ± 1° |
| Потребляемая мощность | не более 20 Вт |
| Напряжение питания в сети переменного тока (50 Гц) | 230 ± 23 В |
| Габаритные размеры: стенда для измерения частоты - блок электроники - привод анемометра приспособление для измерения момента трения приспособление для проверки угла поворота оси румбометра |
205 × 200 × 95 мм 105 × 96 × 85 мм 125 × 50 × 60 мм 145 × 100 × 60 мм |
| Масса: стенда для измерения частоты: - блок электроники - привод анемометра приспособление для измерения момента трения приспособление для проверки угла поворота оси румбометра |
2,0 кг 0,8 кг 0,1 кг 0,14 кг |
