Система метеорологическая измерительно-информационная С-01
НАЗНАЧЕНИЕ
- Непрерывное измерение метеопараметров
- Непрерывный сбор и обработка метеоинформации, поступающей с датчиков
- Формирование режимной информации
- Формирование регулярных и «штормовых» сводок
- Отправка сводок в центры сбора метеоинформации
- Ведение архива метеоинформации
- Функционирование в автоматизированном или автоматическом режимах
ПРЕИМУЩЕСТВА
- ШИРОКИЙ СПЕКТР ОБЛАСТЕЙ ПРИМЕНЕНИЯ:
- городская метеорология
- автомобильные и железные дороги
- лесничество
- синоптическая метеорология - ГИБКОСТЬ ПОСТРОЕНИЯ СИСТЕМЫ. Заказчик может выбрать комплектность поставки и виды оборудования
- ВОЗМОЖНОСТЬ ПОСТРОЕНИЯ АВТОНОМНОЙ СИСТЕМЫ. Применение автономных источников питания и возможность работы в автоматическом режиме, позволяет эксплуатировать станцию в труднодоступных местах и без участия оператора
- КОМПЛЕКСНОЕ РЕШЕНИЕ. От первичной консультации и разработки до доставки, установки, обучения персонала и технической поддержки
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- Автоматическое формирование сводок в коде FM-12 SYNOP, КН-19, КН-21, КН-24, WAREP, в формате xml-файла (с дискретностью 10 мин.)
- Возможность ручного ввода значений метеопараметров, не измеряемых автоматически, а также ручной ввод значений метеопараметров при отказе датчиков, входящих в состав метеостанции
- Технический и первичный критический контроль полученных данных
- Восполнение пропущенных данных наблюдений
- Подготовка оперативных сообщений
- Устанавливает совокупность процедур и правил по подготовке метеорологической информации установленного стандарта для передачи потребителю или в фонды постоянного хранения для дальнейшего использования
- Ведение архива метеоинформации и журнала событий работы системы за срок не менее 30 суток
- Статистические и другие расчеты:
- средние показатели метеопараметров за установленные периоды
- максимальное/минимальное значения метеопараметров за установленные периоды

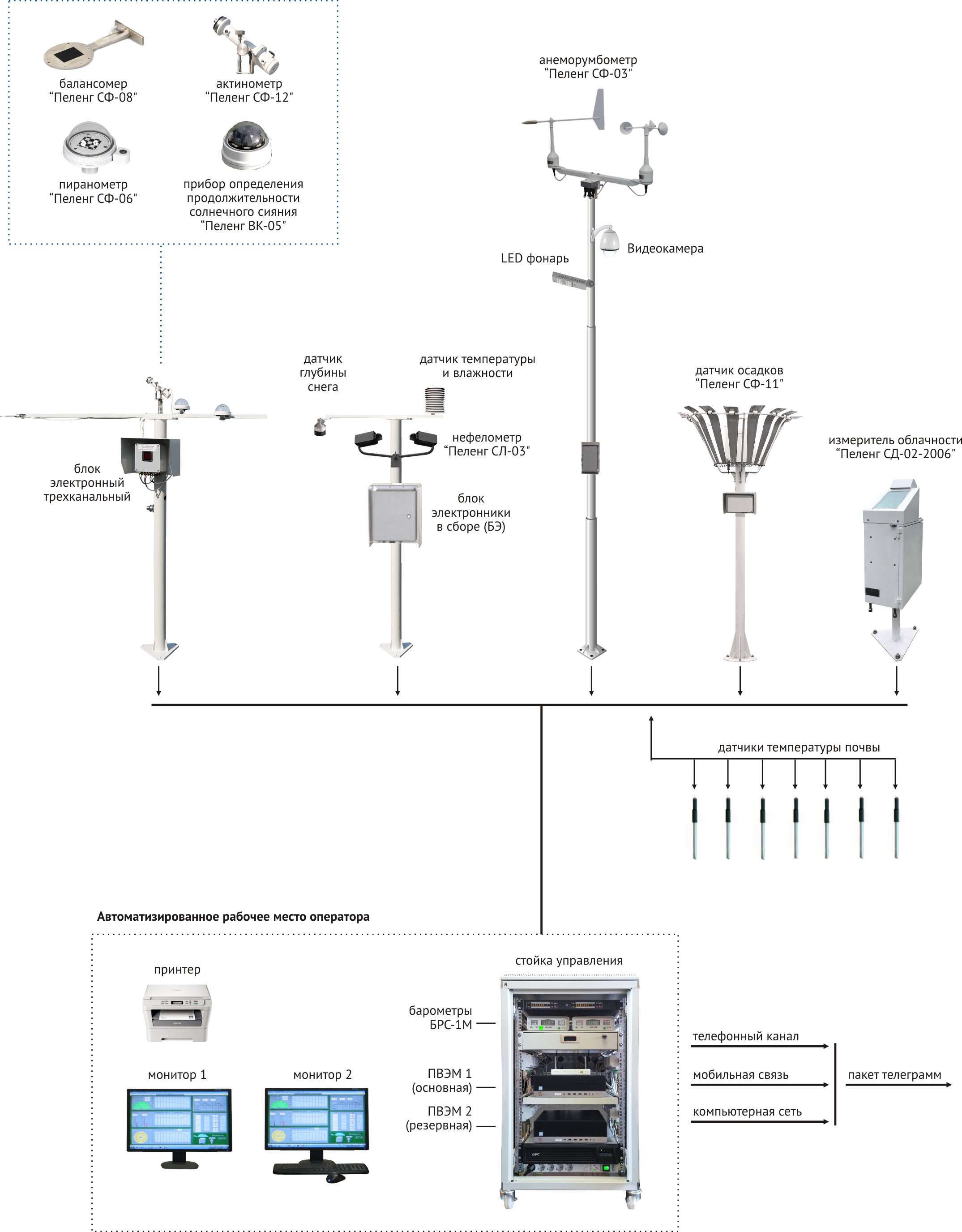

ФУНКЦИОНАЛЬНАЯ СХЕМА
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
|
Скорость ветра: - диапазон измерений - точность измерений |
0,4 - 75 м/с ± 0,3 м/с (0,4 - 10 м/с) |
|
Направление ветра: - диапазон измерений - точность измерений |
0 - 360° ± 3° |
|
Температура воздуха: - диапазон измерений - точность измерений |
от -60°С до +60°С ± 0,6°С (от -60°С до -50°С) ± 0,4°С (от -50°С до +60°С) |
|
Атмосферное давление: - диапазон измерений - точность измерений |
600 - 1100 гПа ± 0,3 гПа |
|
Относительная влажность воздуха: - диапазон измерений - точность измерений |
2 - 99% ± 4% (2 - 90%) ± 5% (90 - 99%) |
|
Метеорологическая оптическая дальность: - диапазон измерений - точность измерений |
10 - 30 000 м ± 10% (10 - 10 000 м) ± 20 % (10 000 - 30 000 м) |
|
Высота нижней границы облаков: - диапазон измерений - точность измерений |
5 - 8 000 м (до трех слоев) ± 5 м (5-100 м) ± 10% (100 - 2 000 м) ± 5% (2 000 - 8 000 м) |
|
Осадки: - диапазон измерений - точность измерений |
0,1 - 1 500 мм ± 10% (0,1 - 0,2 мм) ± 5% (0,2 - 1 500 мм) |
|
Глубина снега: - диапазон измерений |
0 см - 9,5 м |
|
Температура почвы: - диапазон измерений - точность измерений |
от -55°С до +65°С ± (0,2+0,002·|t|) |
|
Прямая солнечная радиация: - диапазон измерений - точность измерений |
0 - 2 кВт/м² ± 3% |
|
Суммарная солнечная радиация: - диапазон измерений - точность измерений |
0 - 2 кВт/м² ± 10% |
|
Отраженная солнечная радиация: - диапазон измерений - точность измерений |
0 - 2 кВт/м² ± 10% |
|
Радиационный баланс: - диапазон измерений - точность измерений |
0,01 - 2 кВт/м² ± 10% |
|
Продолжительность солнечного сияния: - диапазон измерений |
0 - 24 часа |
|
Мощность амбиентного эквивалента рентгеновского и гамма-излучения: - диапазон измерений |
4×10-8 - 3 Зв/ч |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Напряжение электропитания |
24 В |
|
Интерфейсы передачи данных |
RS-485/Ethernet, V.23, 3G/LTE/SAT |
|
Степень защиты оболочки |
IP 65 |
|
Срок службы |
10 лет |
|
Условия эксплуатации оборудования, установленного на открытом воздухе: - температура - относит. влажность воздуха - атмосферное давление - скорость ветра |
от -60°С до +65°С 0 -100% 600 -1100 гПа ≤ 55 м/с |
|
Условия эксплуатации оборудования, находящегося в помещении: - температура - относит. влажность воздуха |
от +5°С до +40°С ≤ 80% |
ИСПЫТАНИЯ
- На устойчивость к радиочастотному электромагнитному полю по СТБ EN 55022-2012, СТБ IEC 61000-4-6-2011,
- ГОСТ IEC 61000-4-3-2016
- На устойчивость к радиопомехам по СТБ IEC 61000-4-2-2011, ГОСТ МЭК 61000-4-4-2016, ГОСТ IEC 61000-4-5-2017, СТБ МЭК 61000-4-11-2006
- На теплостойкость, защиту от поражения эл. током, на механические удары и тряску, защиту от излучения (включая источники лазерного излучения), маркировку по ГОСТ IEC 61010-1-2014
СЕРТИФИКАТЫ
- Сертификат об утверждении типа средств измерений № 16226 от 31.03.2023, выданный Государственным комитетом по стандартизации Республики Беларусь
- Сертификат об утверждении типа средств измерений № 80612-20 от 18.03.2021, выданный Федеральным агентством по техническому регулированию и метрологии Российской Федерации
ПРОГРАМНОЕ ОБЕСПЕЧЕНИЕ
- AMIS S-01 (предоставляется по запросу)
Ultimate Tester (предоставляется по запросу)
