Автоматизированная метеорологическая система для вертолетных площадок АМИС-ПЕЛЕНГ СФ-09
НАЗНАЧЕНИЕ
- АМИС-ПЕЛЕНГ СФ-09 - это гибкое масштабируемое решение для метеорологического обеспечения взлетов и посадок воздушных судов, подходящее для аэродромов любого типа, в любой точке мира
- Благодаря использованию в системе приборов и датчиков собственного производства снижаются эксплуатационные расходы, надежность системы возрастает, а заказчик получает точную метеорологическую информацию в нужное время
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- Автоматическое измерение основных метеовеличин, необходимых для обеспечения взлетов и посадок воздушных судов на аэродромах по минимумам I, II, III категории ИКАО
- Измерение метеорологической оптической дальности (MOR), дальности видимости на ВПП (RVR), перпендикулярной составляющей скорости ветра к ВПП, точки росы, давления на уровне порогов ВПП (QFE), давления на уровне моря (QNH)
- Автоматическое формирование метеосводок в кодах METAR (SPECI), MET REPORT (SPECIAL), ATIS, КН-01, передача сводок в линии связи и на средства отображения
- Индикация состояния всех измерительных преобразователей (датчиков) метеовеличин
- Ручной ввод метеовеличин не измеряемых или не определяемых автоматически
- Ведение журнала погоды АВ-6
- Ведение журнала событий работы системы
- Регистрация и архивация измеренной, введенной вручную, вычисленной и переданной метеоинформации
СОСТАВ ОБОРУДОВАНИЯ*
- Анеморумбометр ПЕЛЕНГ СФ-03
- Нефелометр ПЕЛЕНГ СЛ-03
измеритель облачности СД-02 2006 - датчик температуры и влажности воздуха
- барометр БРС-1М / БА-1
- Шкаф коммуникационный в сборе
- Шкаф напольный
- Табло
- Модуль защиты модема
- Мачта метеорологическая ММ-1 с молниеотводом и лебедкой
- Огонь заградительный
- Комплект оператора
- Комплект вспомогательного оборудования
- Комплект монтажных частей
- Комплект кабелей
- Комплект запасных частей
- Комплект тары
- Программное обеспечение
* Каждая станция формируется по модульному принципу и имеет индивидуальную комплектацию, с учетом требований Заказчика

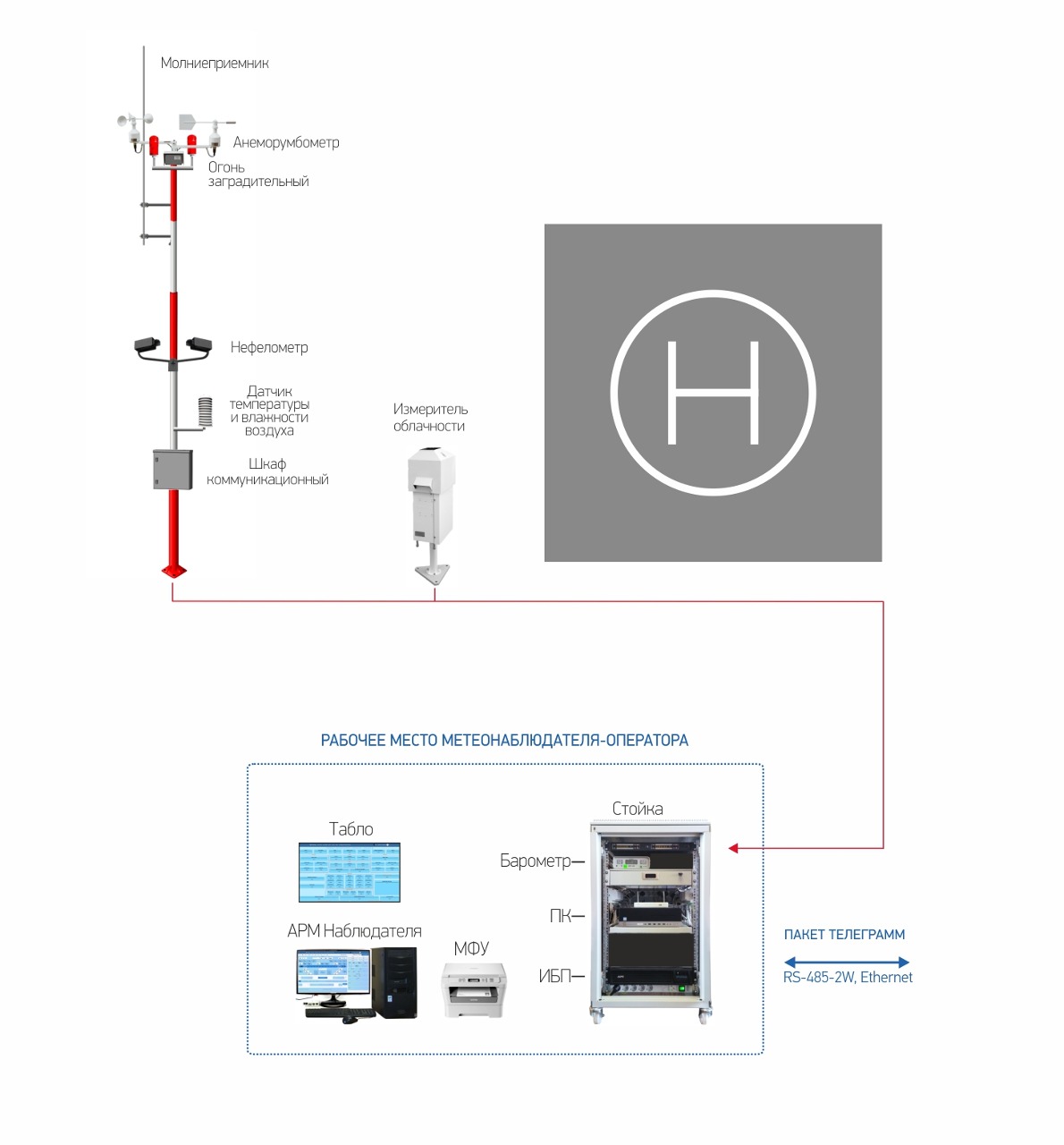

ФУНКЦИОНАЛЬНАЯ СХЕМА
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
Скорость ветра: - диапазон измерений - точность измерений |
0,4 - 75 м/с ± 0,3 м/с (0,4 - 10 м/с) ± 3% (10 - 75 м/с) |
Направление ветра: - диапазон измерений - точность измерений - время отклика |
0 - 360° ± 3° 3 сек |
Температура воздуха: - диапазон измерений - точность измерений |
от -60°С до +60°С ± 0,6°С (от -60°С до -50°С) ± 0,4°С (от -50°С до +60°С) |
Атмосферное давление: - диапазон измерений - точность измерений |
600 - 1100 гПа ± 0,3 гПа |
Относительная влажность воздуха: - диапазон измерений - точность измерений |
2 - 99% ± 4% (2 - 90%) ± 5% (90 - 99%) |
Метеорологическая оптическая дальность: - диапазон измерений - точность измерений |
5 - 50 000 м ± 10% (5 - 10 000 м) ± 20 % (10 000 - 50 000 м) |
Высота нижней границы облаков: - диапазон измерений - точность измерений |
5 - 8 000 м (до трех слоев) ± 5 м (5-100 м) ± 10% (100 - 2 000 м) ± 5% (2 000 - 8 000 м) |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение электропитания |
230 ± 23 В (50Гц) |
Потребляемая мощность |
≤ 2,5 кВт |
Интерфейсы передачи данных |
RS-485/Ethernet, V.23, 3G/LTE/SAT |
Степень защиты оболочки |
IP 65 |
Срок службы |
10 лет |
Условия эксплуатации оборудования, установленного на открытом воздухе: - температура - относит. влажность воздуха - атмосферное давление - скорость ветра |
от -60°С до +65°С 0 -100% 600 -1100 гПа ≤ 55 м/с |
Условия эксплуатации оборудования, находящегося в помещении: - температура - относит. влажность воздуха |
от +5°С до +40°С ≤ 80% |
СОВМЕСТИМОСТЬ
- КСА УВД «Альфа» (фирма «НИТА»)
- ПАК «UniMAS» (Авиаметтелеком)
- ПАК «МИТРА» (ООО «РМК ТРАСТ»)
- АС УВД «Топаз» (НПО «Алмаз»)
- АТИС «Элерон» (ЦНТИ «Элерон»)
- КСА ИВ АМетИСт (фирма «НИТА»)
- АФРС «Попугай 2»
- АИС «МетеоТелекс»
- АИС «МетеоСервер»
ИСПЫТАНИЯ
- На устойчивость к радиочастотному электромагнитному полю по СТБ EN 55022-2012, СТБ IEC 61000-4-6-2011, СТБ IEC 61000-4-3-2009
- На устойчивость к радиопомехам по СТБ IEC 61000-4-2-2011, СТБ МЭК 61000-4-4-2016, ГОСТ IEC 61000-4-5-2017, СТБ МЭК 61000-4-11-2006
- На теплостойкость, защиту от поражения эл. током,
- от механических опасностей, на механические удары
- и тряску, защиту от излучения (включая источники лазерного излучения)
- На соответствие ТУ BY 100230519.177-2005
СЕРТИФИКАТЫ
- № 15149 Государственный комитет по стандартизации Республики Беларусь
- № 86211-22 Федеральное агентство по техническому регулированию и метрологии Российской Федерации
- № 384 Межгосударственный авиационный комитет, Комиссия по сертификации аэродромов и оборудования
- № 2720 Раздел Федерального информационного фонда по обеспечению единства измерений в области обороны и безопасности государства
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
- AMIS S-01 (предоставляется по запросу)
- Ultimate Tester (предоставляется по запросу)
