Автоматизированная метеорологическая система для аэродромов и вертолетных площадок АМИС-ПЕЛЕНГ СФ-09 (мобильный вариант)
Назначение
  • Обеспечение взлетов и посадок воздушных судов с необорудованных площадок или временных аэродромов
  • Непрерывный сбор и обработка метеоинформации, поступающей с датчиков, в месте развертывания мобильной системы
  • Формирование срочных и штормовых телеграмм
  • Отправка телеграмм в центры сбора метеоинформации по выделенным каналам связи
  • Ведение архива метеоинформации
  • Функционирование в автоматизированном или автоматическом режимах
Преимущества
Мобильность За счет расположения в транспортировочных кейсах, система доставляется на место, необходимое заказчику легким грузовым автотранспортом класса LCV
Скорость развертывания 30 минут
Гибкость построения системы Заказчик может выбрать комплектность поставки и виды оборудования
Оптимизация ресурсов Для развертывания станции необходимы 2 человека
Высокая степень автономности Питание системы может осуществляться от бортовой сети автомобиля, аккумуляторных батарей, дизельного генератора или солнечных батарей
Легкость и коррозионная стойкость Основные конструктивные материалы телескопической мачты - композитные материалы и алюминий
Комплексное решение От первичной консультации и разработки, до доставки, установки, обучения персонала и технической поддержки
Комплектация
Состав оборудования
* Каждая станция формируется по модульному принципу и имеет индивидуальную комплектацию, с учетом требований Заказчика
  • Анеморумбометр ультразвуковой
  • Нефелометр
  • Измеритель облачности
  • Датчик температуры и влажности воздуха
  • Барометр
  • Блок приема-передачи
  • Блок управления (ПК)
  • Блок аккумуляторный
  • Мачта телескопическая с механическим или пневматическим приводом
  • Огонь заградительный
  • Компас
  • Комплект кабелей
  • Комплект монтажных частей
  • Комплект запасных частей

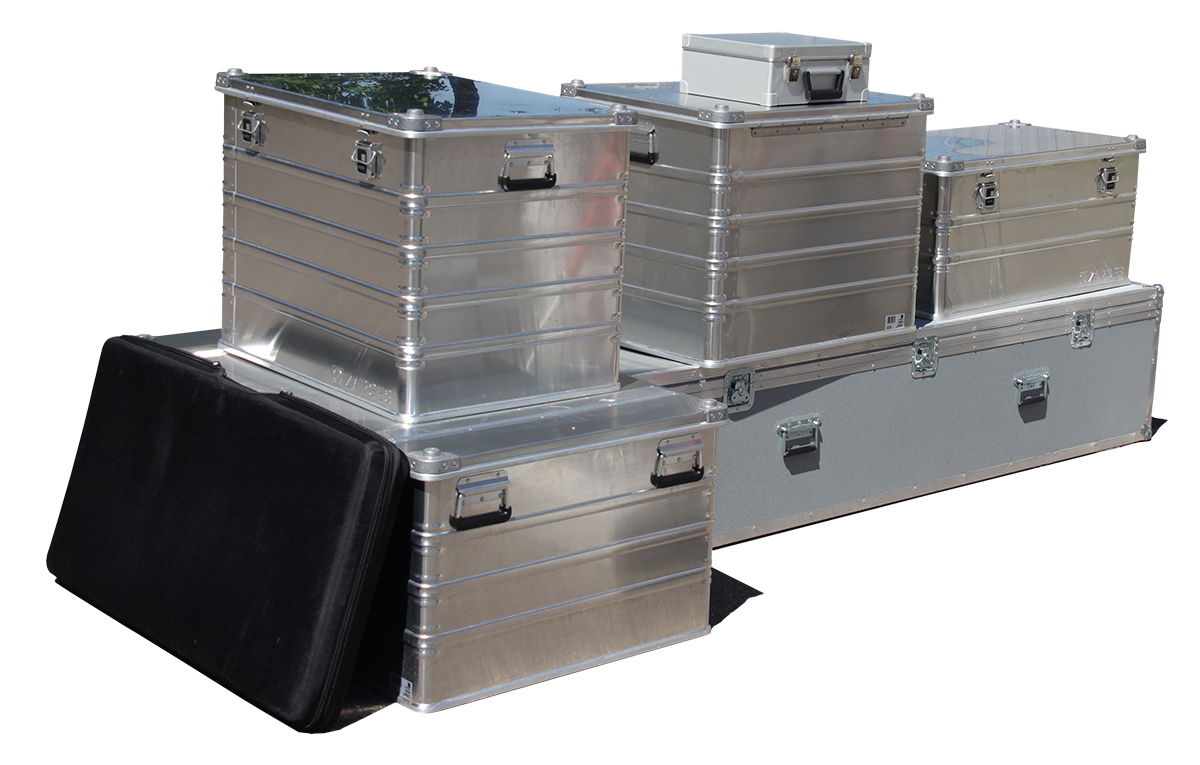

  • Транспортировочные кейсы
  • Комплект солнечной батареи
  • Терминал связи 3G/LTE, SAT
  • Молниеотвод

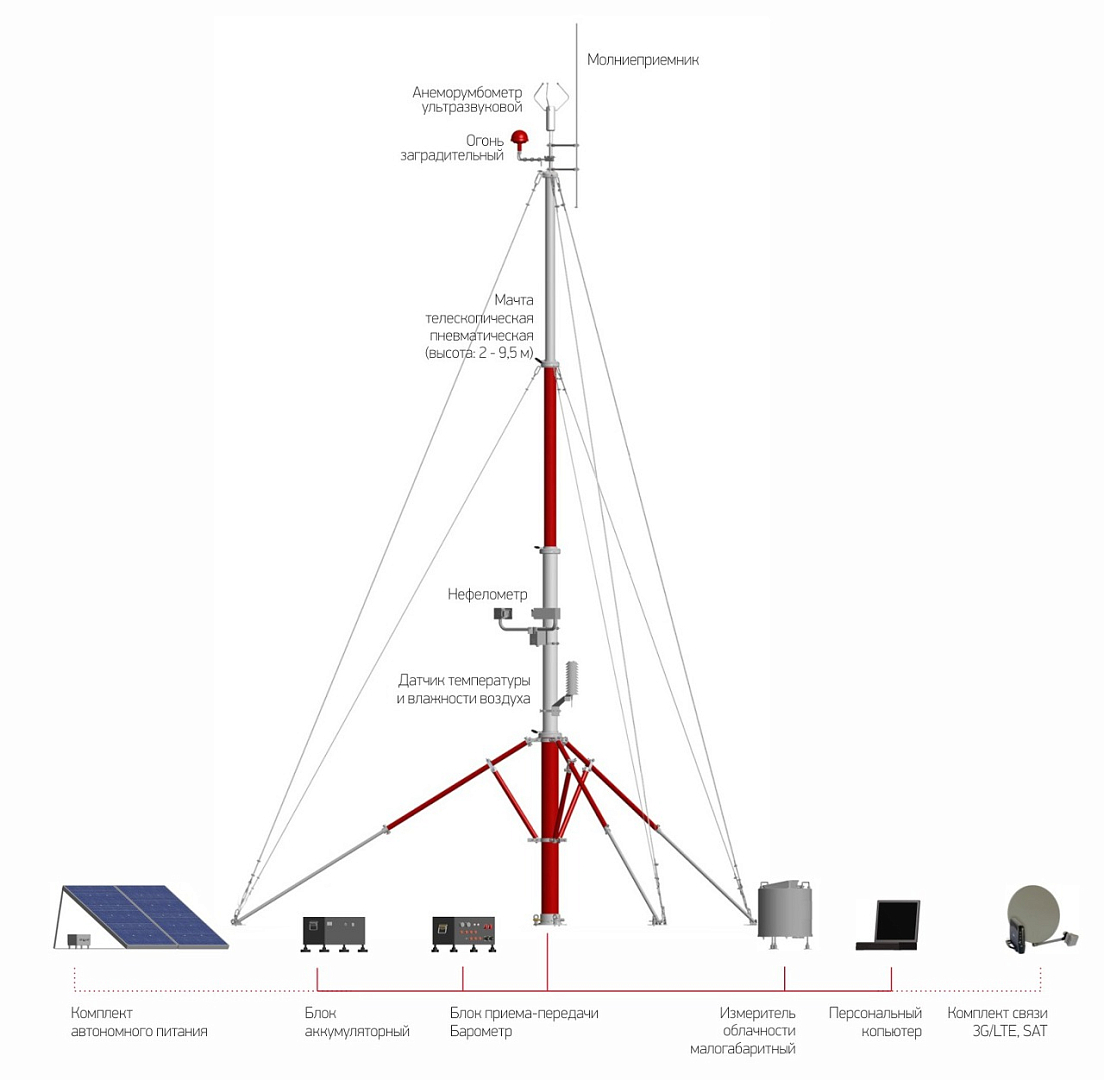

Функциональная схема
Измеряемые параметры
Скорость ветра
диапазон измерений 0,3 - 55 м/с
точность измерений ± 0,3 м/с (0,3 - 10 м/с)
± 3% (10 - 55 м/с)
Направление ветра
диапазон измерений 0 - 360°
точность измерений ± 3°
время отклика < 1 сек
Температура воздуха
диапазон измерений от -60°С до +60°С
точность измерений ± 0,6°С (от -60°С до -50°С)
± 0,4°С (от -50°С до +60°С)
Атмосферное давление
диапазон измерений 300 – 1 100 гПа
точность измерений ± 0,5 гПа
Относительная влажность воздуха
диапазон измерений 2 - 99%
точность измерений ± 4% (2 - 90%)
± 5% (90 - 99%)
Метеорологическая оптическая дальность
диапазон измерений 5 - 50 000 м
точность измерений ± 10% (5 - 10 000 м)
± 20 % (10 000 - 50 000 м)
Высота нижней границы облаков
диапазон измерений 5 - 8 000 м (до трех слоев)
точность измерений ± 5 м (5-100 м)
± 10% (100 - 2 000 м)
± 5% (2 000 - 8 000 м)
Технические характеристики
Напряжение электропитания
бортовая сеть автомобиля 9 - 36 В
сеть переменного тока 230 ± 23 В (50Гц)
Время автономной работы не менее 8 часов
Интерфейсы передачи данных RS-485/Ethernet, 3G/LTE, SAT (опц.)
Степень защиты оболочек приборов IP 65
Рабочая температура
при работе от аккум. батарей от -25°С до +50°С
при работе от источников сети от -55°С до +60°С
Высота мачты телескопической 2 - 9,5 м
Масса мачты телескопической 50 кг
Масса блока аккумуляторного 30 кг
Масса блока приема-передачи 15 кг
Масса измерителя облачности 26 кг
Общая масса системы (брутто / нетто) 237 / 176 кг
Общий объём системы в транспортировочных кейсах (6 грузовых мест) 1,95 м3
Испытания
На устойчивость к радиочастотному электромагнитному полю по СТБ EN 55022-2012, СТБ IEC 61000-4-6-2011, СТБ IEC 61000-4-3-2009
На устойчивость к радиопомехам по СТБ IEC 61000-4-2-2011, СТБ МЭК 61000-4-4-2016, ГОСТ IEC 61000-4-5-2017, СТБ МЭК 61000-4-11-2006
На теплостойкость, защиту от поражения эл. током, от механических опасностей, на механические удары
На тряску, защиту от излучения (включая источники лазерного излучения)
На соответствие ТУ BY 100230519.177-2005
Сертификаты
№ 15149 Государственный комитет по стандартизации Республики Беларусь
№ 86211-22 Федеральное агентство по техническому регулированию и метрологии Российской Федерации
№ 384 Межгосударственный авиационный комитет, Комиссия по сертификации аэродромов и оборудования
№ 2720 Раздел Федерального информационного фонда по обеспечению единства измерений в области обороны и безопасности государства
Программное обеспечение
Приложение
Предоставляется по запросу. Пожалуйста, обратитесь в отдел маркетинга и продаж.
