Автоматизированная метеорологическая система для аэродромов АМИС-ПЕЛЕНГ СФ-09
АВТОМАТИЗИРОВАННАЯ МЕТЕОРОЛОГИЧЕСКАЯ СИСТЕМА ДЛЯ АЭРОДРОМОВ АМИС-ПЕЛЕНГ СФ-09
Назначение
  • АМИС-ПЕЛЕНГ СФ-09 - это гибкое масштабируемое решение для метеорологического обеспечения взлетов и посадок воздушных судов, подходящее для аэродромов любого типа, в любой точке мира
  • Благодаря использованию в системе приборов и датчиков собственного производства снижаются эксплуатационные расходы, надежность системы возрастает, а заказчик получает точную метеорологическую информацию в нужное время
Функциональные возможности
  • Автоматическое измерение основных метеовеличин, необходимых для обеспечения взлетов и посадок воздушных судов на аэродромах по минимумам I, II, III категории ИКАО
  • Измерение метеорологической оптической дальности (MOR), дальности видимости на ВПП (RVR), перпендикулярной составляющей скорости ветра к ВПП, точки росы, давления на уровне порогов ВПП (QFE), давления на уровне моря (QNH)
  • Автоматическое формирование метеосводок в кодах METAR (SPECI), MET REPORT (SPECIAL), ATIS, КН-01, передача сводок в линии связи и на средства отображения
  • Индикация состояния всех измерительных преобразователей (датчиков) метеовеличин
  • Ручной ввод метеовеличин не измеряемых или не определяемых автоматически
  • Ведение журнала погоды АВ-6
  • Ведение журнала событий работы системы
  • Регистрация и архивация измеренной, введенной вручную, вычисленной и переданной метеоинформаци
Комплектация
Состав оборудования
* Каждая станция формируется по модульному принципу и имеет индивидуальную комплектацию, с учетом требований Заказчика
  • Трансмиссометр АТ-21
  • Анеморумбометр ПЕЛЕНГ СФ-03
  • Нефелометр ПЕЛЕНГ СЛ-03
  • Измеритель облачности СД-02 2006
  • Датчик температуры и влажности воздуха
  • Датчик осадков ПЕЛЕНГ СФ-11
  • Барометр БРС-1М / БА-1
  • Стойка
  • Табло
  • Модуль защиты модема
  • Мачта метеорологическая ММ-1 с молниеотводом и лебедкой
  • Огонь заградительный
  • Комплект вспомогательного оборудованияй
  • Комплект монтажных частей
  • Комплект кабелей
  • Комплект запасных частей
  • Комплект тары
  • Программное обеспечение

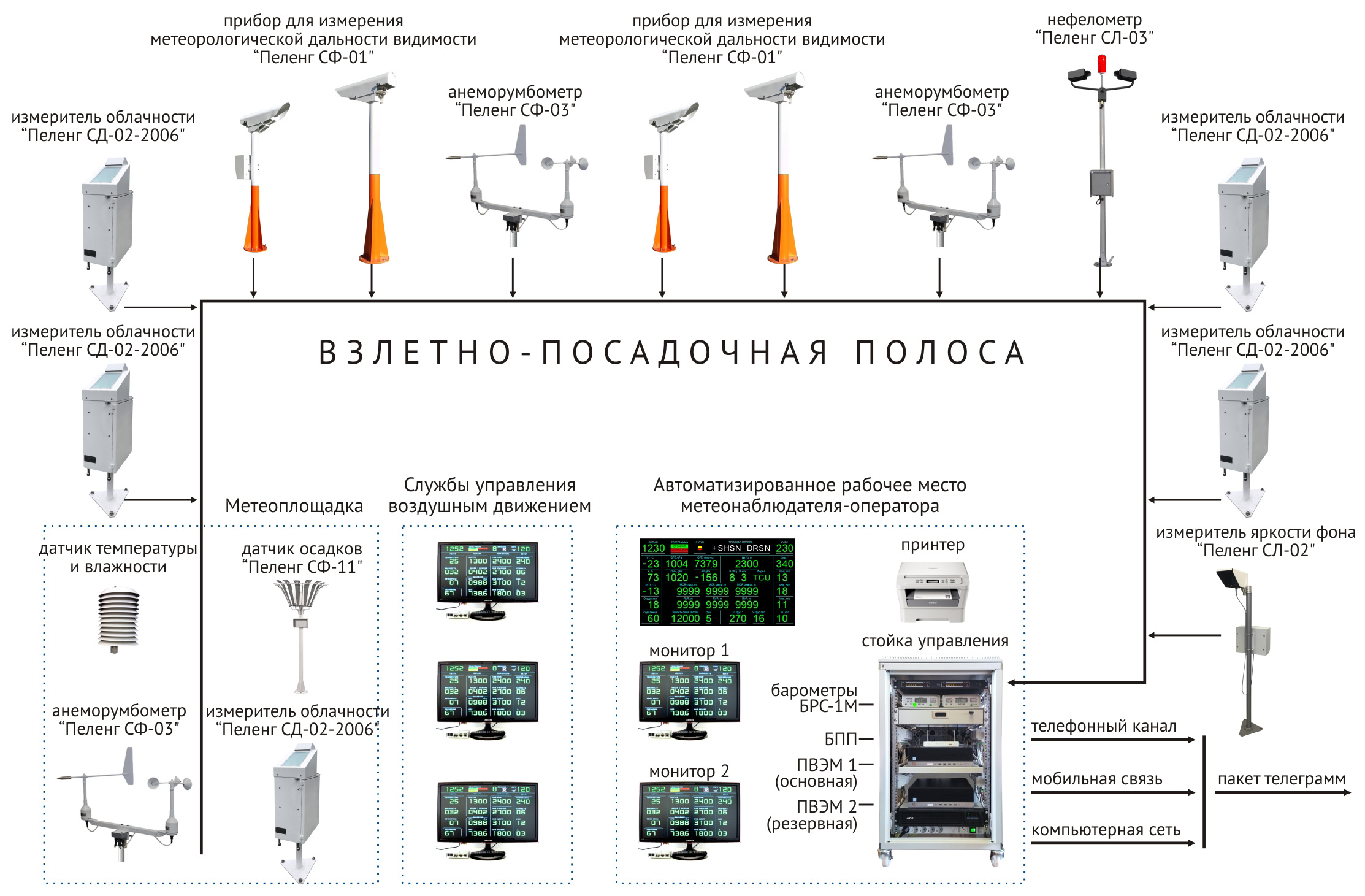

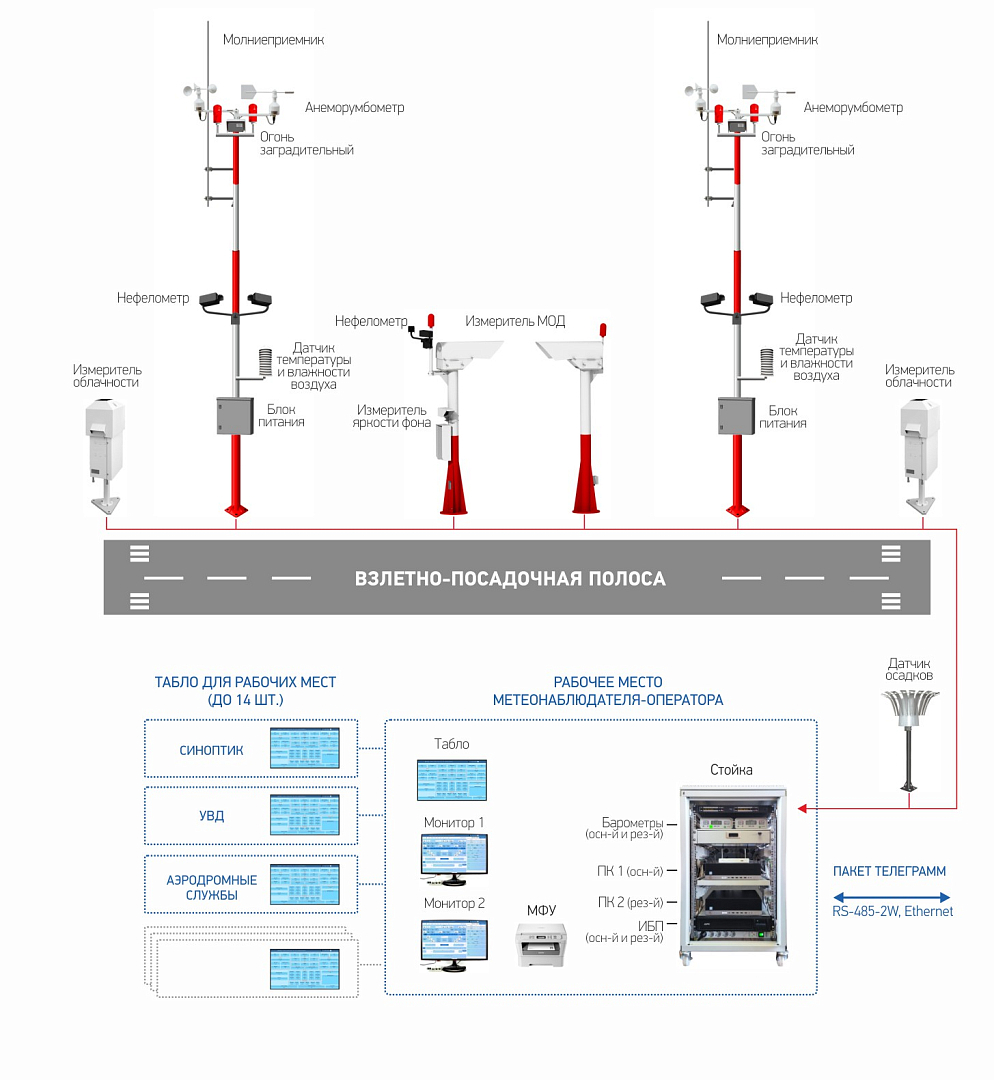

Функциональная схема
Измеряемые параметры
Скорость ветра
диапазон измерений 0,4 - 75 м/с
точность измерений ± 0,3 м/с (0,4 - 10 м/с)
± 3% (10 - 75 м/с)
Направление ветра
диапазон измерений 0 - 360°
точность измерений ± 3°
время отклика 3 сек
Температура воздуха
диапазон измерений от -60°С до +60°С
точность измерений ± 0,6°С (от -60°С до -50°С)
± 0,4°С (от -50°С до +60°С)
Атмосферное давление
диапазон измерений 600 - 1100 гПа
точность измерений ± 0,3 гПа
Относительная влажность воздуха
диапазон измерений 2 - 99%
точность измерений ± 4% (2 - 90%)
± 5% (90 - 99%)
Метеорологическая оптическая дальность
диапазон измерений 5 - 50 000 м
точность измерений ± 10% (5 - 10 000 м)
± 20 % (10 000 - 50 000 м)
Высота нижней границы облаков
диапазон измерений 5 - 8 000 м (до трех слоев)
точность измерений ± 5 м (5-100 м)
± 10% (100 - 2 000 м)
± 5% (2 000 - 8 000 м)
Яркость фона
диапазон измерений 0 - 30 000 кд/м2
точность измерений ±15%
Количество и интенсивность осадков
диапазон измерений 0,1 - 250 мм
точность измерений ± (0,10+0,05К) мм (где К - количество измеренных осадков)
Технические характеристики
Напряжение электропитания 230 ± 23 В (50Гц)
Потребляемая мощность ≤ 2,5 кВт
Интерфейсы передачи данных RS-485/Ethernet, V.23, 3G/LTE/SAT
Степень защиты оболочки IP 65
Срок службы 10 лет
Условия эксплуатации оборудования, установленного на открытом воздухе
температура от -60°С до +65°С
относит. влажность воздуха 0 -100%
атмосферное давление 600 -1100 гПа
скорость ветра ≤ 55 м/с
Условия эксплуатации оборудования, находящегося в помещении
температура от +5°С до +40°С
относит. влажность воздуха ≤ 80%
Совместимость
КСА УВД «Альфа» (фирма «НИТА»)
ПАК «UniMAS» (Авиаметтелеком)
ПАК «МИТРА» (ООО «РМК ТРАСТ»)
АС УВД «Топаз» (НПО «Алмаз»)
АТИС «Элерон» (ЦНТИ «Элерон»)
КСА ИВ АМетИСт (фирма «НИТА»)
АФРС «Попугай 2»
АИС «МетеоТелекс»
АИС «МетеоСервер»
Испытания
На устойчивость к радиочастотному электромагнитному полю по СТБ EN 55022-2012, СТБ IEC 61000-4-6-2011, СТБ IEC 61000-4-3-2009
На устойчивость к радиопомехам по СТБ IEC 61000-4-2-2011, СТБ МЭК 61000-4-4-2016, ГОСТ IEC 61000-4-5-2017, СТБ МЭК 61000-4-11-2006
На теплостойкость, защиту от поражения эл. током, от механических опасностей, на механические удары
На тряску, защиту от излучения (включая источники лазерного излучения)
На соответствие ТУ BY 100230519.177-2005
Сертификаты
№ 15149 Государственный комитет по стандартизации Республики Беларусь
№ 86211-22 Федеральное агентство по техническому регулированию и метрологии Российской Федерации
№ 384 Межгосударственный авиационный комитет, Комиссия по сертификации аэродромов и оборудования
№ 2720 Раздел Федерального информационного фонда по обеспечению единства измерений в области обороны и безопасности государства
Программное обеспечение
AMIS SF-09
AMIS SF-09 Tester
Приложение
АМИС-ПЕЛЕНГ СФ-09. Руководство по эксплуатации. Часть 1.pdf
АМИС ПЕЛЕНГ СФ-09. Руководство по эксплуатации. Часть 2.pdf
