Система метеорологическая измерительно-информационная С-01 (гидрометеорологический вариант исполнения)
НАЗНАЧЕНИЕ
- Непрерывное наблюдение за состоянием водного объекта
- Формирование режимной информации
- Отправка сводок в центры сбора метеоинформации
- Ведение архива гидрометеорологической информации
ПРЕИМУЩЕСТВА
- ШИРОКИЙ СПЕКТР ОБЛАСТЕЙ ПРИМЕНЕНИЯ:
- гидрология
- водный транспорт
- энергетика - ГИБКОСТЬ ПОСТРОЕНИЯ СИСТЕМЫ. Заказчик может выбрать комплектность поставки и виды оборудования
- ВОЗМОЖНОСТЬ ПОСТРОЕНИЯ АВТОНОМНОЙ СИСТЕМЫ. Применение автономных источников питания и возможность работы в автоматическом режиме, позволяет эксплуатировать станцию в труднодоступных местах и без участия оператора
- КОМПЛЕКСНОЕ РЕШЕНИЕ. От первичной консультации и разработки до доставки, установки, обучения персонала и технической поддержки
СОСТАВ ОБОРУДОВАНИЯ
- Метеорологические датчики:
- анеморумбометр
- датчик температуры и влажности воздуха
- датчик осадков
- барометр - Гидрологические датчики:
- датчик температуры воды
- датчик уровня воды
- датчик скорости потока воды
- датчик мутности воды - Блок управления (ПК)
- Мачта метеорологическая с молниеотводом
- Стойки и траверсы для установки оборудования
- Камера видеообзора
- Шкаф коммуникационный
- Модуль связи 3G/LTE
- Блок аккумуляторный
- Комплект кабелей
- Комплект монтажных частей
- Комплект запасных частей
- Комплект диагностический
ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ
- Модуль спутниковой связи
- Комплект солнечной батареи
- Ветрогенератор
- Шкаф автономного электропитания

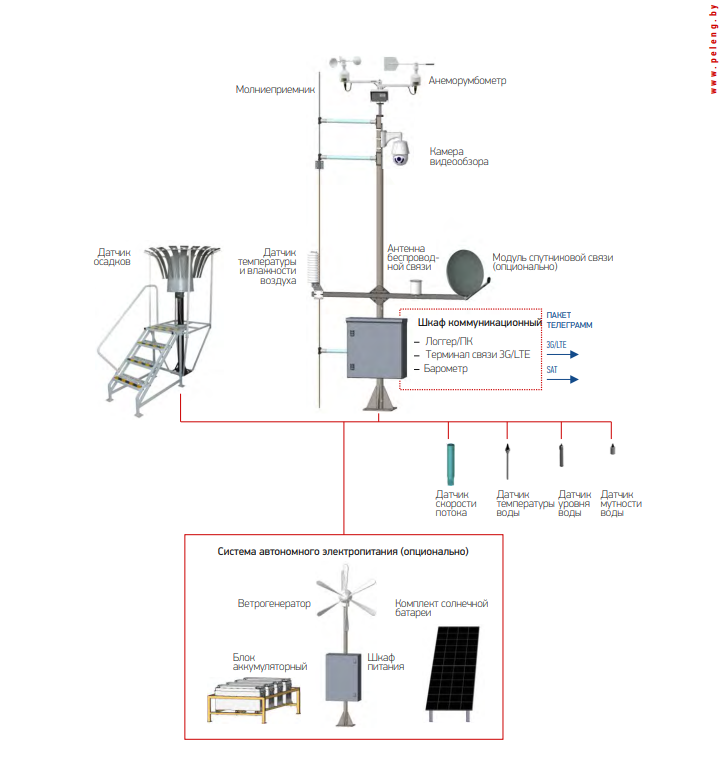

ФУНКЦИОНАЛЬНАЯ СХЕМА
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
|
Скорость ветра: - диапазон измерений - точность измерений |
0,3 - 55 м/с ± 0,3 м/с (0,3 - 10 м/с) |
|
Направление ветра: - диапазон измерений - точность измерений |
0 - 360° ± 3° |
|
Температура воздуха: - диапазон измерений - точность измерений |
от -60°С до +60°С ± 0,6°С (от -60°С до -50°С) ± 0,4°С (от -50°С до +60°С) |
|
Атмосферное давление: - диапазон измерений - точность измерений |
600 – 1 100 гПа ± 0,3 гПа |
|
Относительная влажность воздуха: - диапазон измерений - точность измерений |
2 - 99% ± 4% (2 - 90%) ± 5% (90 - 99%) |
|
Осадки: - диапазон измерений - точность измерений |
0,1 - 1 500 мм ± 10% (0,1 - 0,2 мм) ± 5% (0,2 - 1 500 мм) |
|
Температура воды: - диапазон измерений |
от -55°С до +65°С |
|
Уровень воды: - диапазон измерений |
0 - 40 м |
|
Скорость потока воды: - диапазон измерений |
от -10 м/с до +10 м/с |
|
Мутность воды: - диапазон измерений |
0 – 2 000 NTU |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Напряжение электропитания |
24 В |
|
Интерфейсы передачи данных |
RS-485/Ethernet, V.23, 3G/LTE/SAT |
|
Степень защиты оболочки |
IP 65 |
|
Срок службы |
10 лет |
|
Условия эксплуатации оборудования, установленного на открытом воздухе: - температура - относит. влажность воздуха - атмосферное давление - скорость ветра |
от -60°С до +65°С 0 -100% 600 -1100 гПа ≤ 55 м/с |
ИСПЫТАНИЯ
- На устойчивость к радиочастотному электромагнитному полю по СТБ EN 55022-2012, СТБ IEC 61000-4-6-2011,
- ГОСТ IEC 61000-4-3-2016
- На устойчивость к радиопомехам по СТБ IEC 61000-4-2-2011, ГОСТ МЭК 61000-4-4-2016, ГОСТ IEC 61000-4-5-2017, СТБ МЭК 61000-4-11-2006
- На теплостойкость, защиту от поражения эл. током, на механические удары и тряску, защиту от излучения (включая источники лазерного излучения), маркировку по ГОСТ IEC 61010-1-2014
СЕРТИФИКАТЫ
- Сертификат об утверждении типа средств измерений № 16226 от 31.03.2023, выданный Государственным комитетом по стандартизации Республики Беларусь
- Сертификат об утверждении типа средств измерений № 80612-20 от 18.03.2021, выданный Федеральным агентством по техническому регулированию и метрологии Российской Федерации
ПРОГРАМНОЕ ОБЕСПЕЧЕНИЕ
- AMIS S-01 (предоставляется по запросу)
- Ultimate Tester (предоставляется по запросу)
