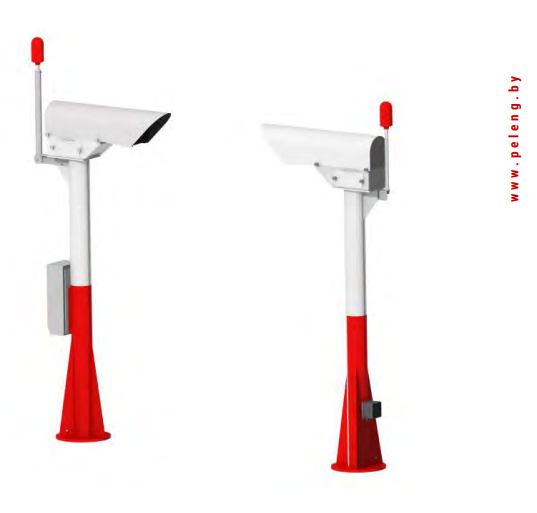

Прибор для измерения метеорологической дальности видимости «Пеленг СФ-01»
НАЗНАЧЕНИЕ
Непрерывное дистанционное измерение коэффициента пропускания слоя атмосферы с автоматическим преобразованием измеренного значения в значение метеорологической оптической дальности видимости, регистрацией и отображением информации на внешних устройствах.
Измерения могут проводиться в любое время суток как автономно, так и в составе метеорологических станций, в том числе автоматических станций аэропортов.
КОМПЛЕКТ ПОСТАВКИ
- излучатель;
- приемник (1 или 2 шт.);
- колонка (2 или 3 шт.);
- блок электроники;
- блок сопряжения (БС) (поставляется по требованию заказчика);
- блок защиты модема;
- комплект монтажный;
- комплект кабелей;
- комплект ЗИП;
- ПЭВМ (поставляется по требованию заказчика).
СЕРТИФИКАТЫ
- № 12593 Государственный комитет по стандартизации Республики Беларусь
- № 61576 Федеральное агентство по техническому регулированию и метрологии Российской Федерации
- № 209 Межгосударственный авиационный комитет
Комиссия по сертификации аэродромов и оборудования
Характеристики
| Количество измерительных баз | 1 или 2 |
| Длина измерительных баз | 25, 50, 100, 200 м |
| Диапазон измерения коэффициента пропускания светового потока в слое атмосферы с разрешением 0,001 | 0,01 ÷ 0,98 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента пропускания светового потока в слое атмосферы | ± 0,01 |
| Диапазон измерения метеорологической оптической дальности видимости (МОДВ) | 16 ÷ 10000 м |
| Пределы допускаемой относительной погрешности измерения МДВ: - 20 ÷ 250 м - 250 ÷ 400 м - 400 ÷ 1500 м - 1500 ÷ 3000 м - 3000 ÷ 6000 м - 6000 : 10000 м |
± 15% ± 10% ± 7% ± 10% ± 20% ± 35% |
| Период обновления данных | 5 с |
| Выходной интерфейс | RS-232, модем |
| Напряжение питания в сети переменного тока (50 Гц) | 230 ± 23 В |
| Потребляемая мощность | не более 75 Вт |
| Габаритные размеры: - излучателя с колонкой - приемника с колонкой |
2640 × 1206 × 375мм 2640 × 1206 × 365мм |
| Масса, кг, не более: - излучателя с колонкой - приемника с колонкой |
85,0 кг 85,5 кг |
| Рабочие условия эксплуатации излучателя, приемника и блока электроники с колонками: - температура окружающего воздуха - относительная влажность воздуха при плюс 25°С - атмосферное давление |
-50 ...+50 °С 100% 60 ÷ 108 кПа |
| Рабочие условия эксплуатации БС и ПЭВМ: - температура окружающего воздуха - относительная влажность воздуха при +25°С - атмосферное давление |
от +5 до +40 °С 80% 84 ÷ 106,7 кПа |
