Пиранометр ПЕЛЕНГ СФ-06-21
Назначение
  • Измерение энергетической освещенности, создаваемой солнечным излучением в спектральном диапазоне длин волн от 0,3 мкм до 2,8 мкм (стеклянный защитный колпак) и от 0,28 мкм до 4 мкм (кварцевый защитный колпак)
  • Принцип действия изделия основан на определении изменения температуры манганин-константановых элементов термобатареи, пропорциональной энергетической освещенности, создаваемой солнечным излучением. Изменение температуры преобразуется в электрический сигнал в аналоговой форме. Цифровой сигнал в кодах ASCII передается по интерфейсу RS-485 по соответствующим протоколам. При работе с ПК, значение энергетической освещенности отображается в окне программного обеспечения «Peleng Meteo Actinometry»

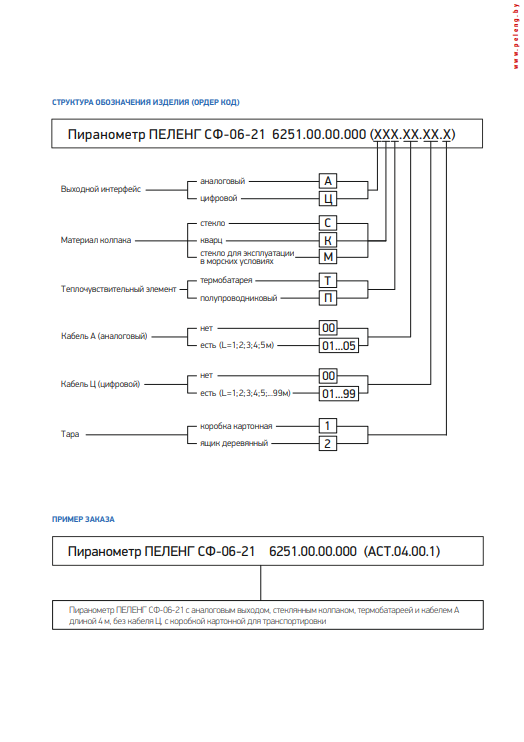

Доступные варианты изделия
  • АСТ - пиранометр с аналоговым выходным сигналом и стеклянным защитным колпаком
  • АКТ - пиранометр с аналоговым выходным сигналом и кварцевым защитным колпаком
  • ЦСТ - пиранометр электронный (цифровой + аналоговой выходные сигналы) со стеклянным защитным колпаком
  • ЦКТ - пиранометр электронный (цифровой + аналоговой выходные сигналы) с кварцевым защитным колпаком
Технические характеристики
Диапазон измерений энергетической освещенности 0 -2 кВт/м2
Основная допускаемая относительная погрешность измерения ± 10%
Дополнительная допускаемая относительная погрешность измерения, вызываемой отклонением температуры воздуха от нормального значения на каждые 10°С ± 1,5%
Коэффициент преобразования при нормальном падении радиации ≥ 8 мВ м2 / кВт
Время установления выходного сигнала 20 с
Интерфейс пиранометра электронного (ЦСТ, ЦКТ) RS-485
Диапазон напряжение питания постоянного тока пиранометра электронного (ЦСТ, ЦКТ) 6 - 24 В
Степень защиты оболочки IP 65
Срок службы 10 лет
Спектральный диапазон:
- пиранометр со стеклянным защитным колпаком (АСТ, ЦСТ) 0,3 - 2,8 мкм
- пиранометр с кварцевым защитным колпаком (АКТ, ЦКТ) 0,28 - 4 мкм
Условия эксплуатации:
- температура от -60°С до +80°С
- относительная влажность воздуха 0 -100%
- атмосферное давление 600 -1100 гПа
Межповерочный интервал:
- для РФ 2 года
- для РБ 1 год
Габаритные размеры (диаметр × высота):
- пиранометр (АСТ, АКТ) 105×95 мм
- пиранометр электронный (ЦСТ, ЦКТ) 105×105 мм
Масса:
- пиранометр (АСТ, АКТ) 1 кг
- пиранометр электронный (ЦСТ, ЦКТ) 1,1 кг
Сертификаты
№11217 Государственного комитета по стандартизации Республики Беларусь
№82816-21 Федеральное агентство по техническому регулированию и метрологии Российской Федерации
