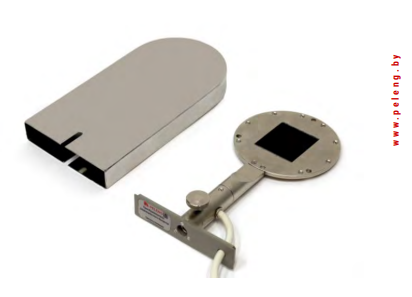

Балансомер ПЕЛЕНГ СФ-08-21
НАЗНАЧЕНИЕ
- Измерение радиационного баланса исследуемой поверхности в естественных условиях, то есть разности значений энергетической освещенности (радиации), создаваемой потоками солнечного и теплового излучений, поступающими на его приемные поверхности.

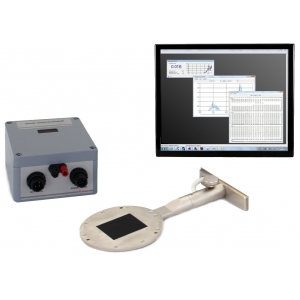

- Принцип действия балансомеров основан на преобразовании тепловой энергии в электрическую. Под воздействием солнечного и теплового излучений, поступающих на зачерненные приемные поверхности чувствительного элемента, в термобатарее вырабатывается электродвижущая сила (ЭДС) постоянного тока, пропорциональная разности значений энергетической освещенности приемных поверхностей (т.е. радиационному балансу). Аналоговый сигнал с преобразователя радиационного баланса поступает на вход аналого-цифрового преобразователя блока электронного, преобразуется в цифровую форму и далее поступает на преобразователь интерфейсов RS-485, подключенный к ПК. Информация на ПК отображается с помощью программного обеспечения «Peleng Meteo Actinometry». При использовании преобразователя радиационного баланса электронного цифровой сигнал по интерфейсу RS-485 поступает непосредственно на ПК через преобразователь интерфейсов. Информация на ПК отображается программным обеспечением «Peleng Meteo Actinometry».

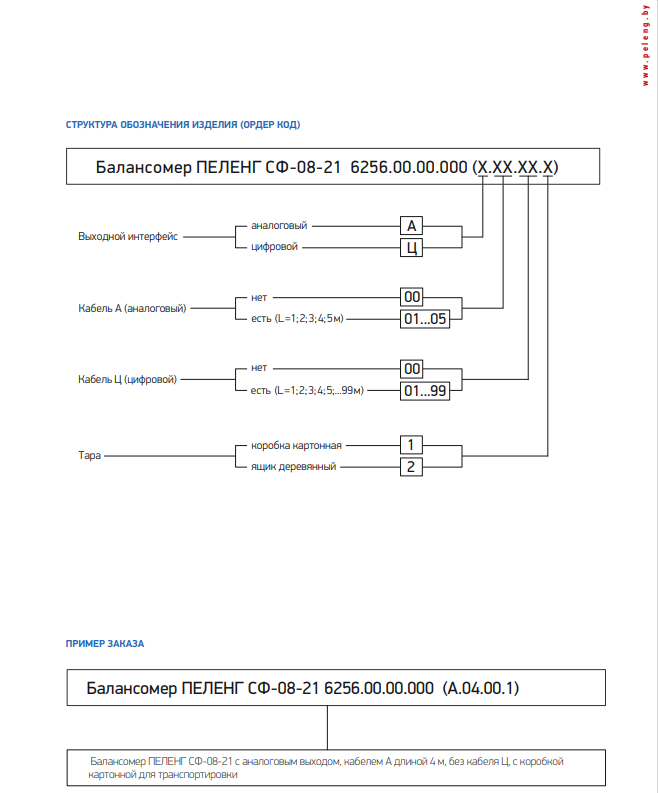

ДОСТУПНЫЕ ВАРИАНТЫ ИЗДЕЛИЯ
- А - преобразователь радиационного баланса с аналоговым выходным сигналом
- Ц - преобразователь радиационного баланса электронный с цифровым и аналоговым выходными сигналами
СЕРТИФИКАТЫ
- №10826 Государственного комитета по стандартизации Республики Беларусь
- №82652-21 Федеральное агентство по техническому регулированию и метрологии Российской Федерации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Спектральный диапазон |
0,28 - 40 мкм |
|
Диапазон измерений радиационного баланса |
0,01 - 2 кВт/м2 |
|
Допускаемая относительная погрешность измерения |
± 10% |
|
Поправочный множитель к показаниям при изменении скорости ветра на 1 м/с в диапазоне значений скорости ветра |
|
|
от 0 до 15 м/с |
< 0,04 |
|
Разность коэффициентов преобразования сторон (асимметрия преобразователя) |
± 5% |
|
Коэффициент преобразования |
≥ 8 мВ м2 / кВт |
|
Время установления выходного сигнала |
≤ 20 с |
|
Интерфейс балансомера электронного |
RS-485 |
|
Диапазон напряжение питания постоянного тока балансомера электронного |
6 - 24 В |
|
Степень защиты оболочки |
IP 65 |
|
Срок службы |
10 лет |
|
Межповерочный интервал: - для РФ - для РБ |
2 года 1 год |
|
Условия эксплуатации: - температура - относительная влажность воздуха - атмосферное давление |
от -60°С до +80°С 0 -100% 600 -1100 гПа |
|
Габаритные размеры (Д × Ш × В): - балансомер - балансомер электронный |
210×110×40 мм 210×115×25 мм |
|
Масса: - балансомер - балансомер электронный |
1,05 кг 1,2 кг |
