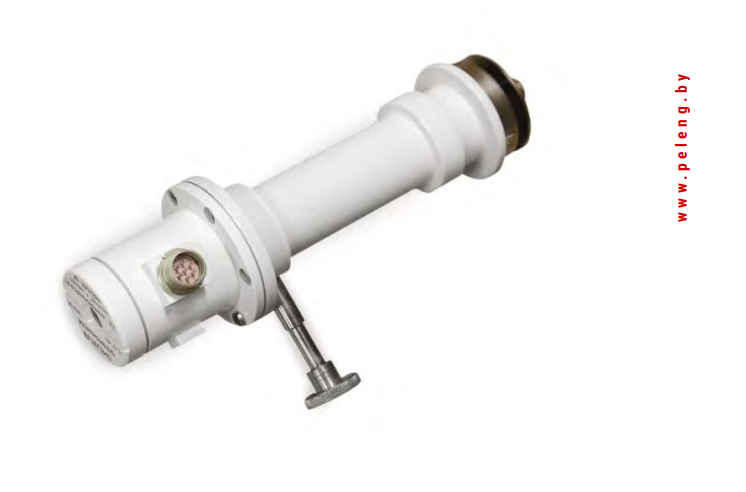

Актинометр ПЕЛЕНГ СФ-12-21
АКТИНОМЕТР ПЕЛЕНГ СФ-12-21
Назначение
  • Измерение прямой энергетической освещенности солнечным излучением (прямой солнечной радиации) в спектральном диапазоне длин волн от 0,3 мкм до 10 мкм.
  • Принцип действия актинометра основан на преобразовании манганин-константановыми термоэлементами энергетической освещенности, создаваемой солнечным излучением, в электрический сигнал в аналоговой форме. Далее сигнал поступает на вход блока электронного, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на светодиодный индикатор блока электронного.
  • Актинометры состоят из преобразователя и блока электронного. Блок электронный может быть подключен к ПК по интерфейсу RS-485. В процессе эксплуатации значения прямой энергетической освещенности солнечным излучением, отображаются в программном обеспечении «Peleng Meteo Actinometry» в окне отображения работы изделия, либо могут быть рассчитаны по мгновенным значениям, с учетом коэффициента преобразования

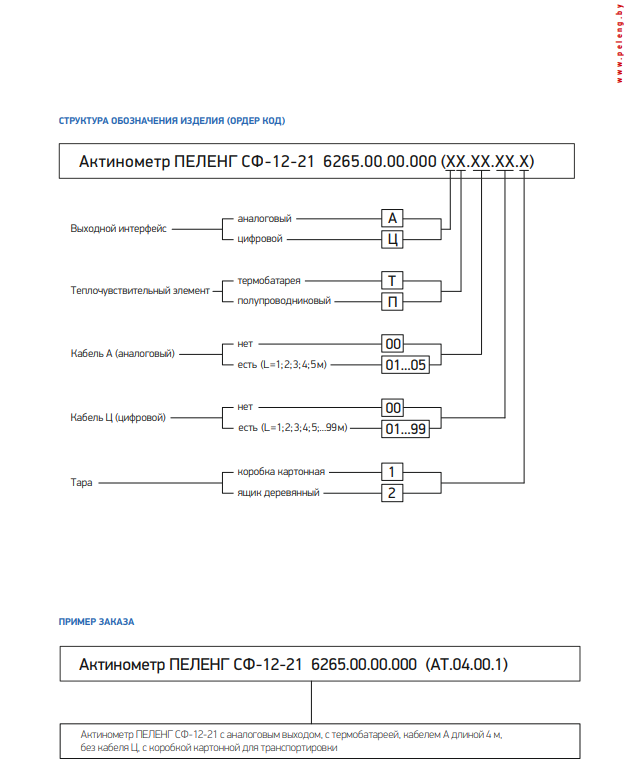

Доступные варианты изделия
  • АТ - актинометр с аналоговым выходным сигналом
  • ЦТ - актинометр электронный с цифровым и аналоговым выходными сигналами
Технические характеристики
Спектральный диапазон 0,3 - 10 мкм
Диапазон измерений прямой энергетической освещенности 0 - 2 кВт/м2
Пределы допускаемого значения линейности показаний ± 1%
Основная допускаемая относительная погрешность измерения ± 3%
Дополнительная допускаемая относительная погрешность измерения, вызываемой отклонением температуры воздуха от нормального значения на каждые 10°С ± 1%
Коэффициент преобразования при нормальном падении радиации ≥ 6 мВ м2 / кВт
Время установления выходного сигнала ≤ 20 с
Интерфейс актинометра электронного (ЦТ) RS-485
Диапазон напряжение питания постоянного тока актинометра электронного (ЦТ) 6 - 24 В
Степень защиты оболочки IP 65
Срок службы 10 лет
Межповерочный интервал:
- для РФ 2 года
- для РБ 1 год
Условия эксплуатации:
- температура от -60°С до +80°С
- относительная влажность воздуха 0 -100%
- атмосферное давление 600 -1100 гПа
Габаритные размеры (Д × Ш × В):
- актинометр (АТ) 180×90×70 мм
- актинометр электронный (ЦТ) 222×90×54 мм
Масса:
- актинометр (АТ) 1 кг
- актинометр электронный (ЦТ) 1 кг
Сертификаты
№11059 Государственного комитета по стандартизации Республики Беларусь
№82669-21 Федеральное агентство по техническому регулированию и метрологии Российской Федерации
Программное обеспечение
Peleng Meteo Actinometry
Actinometry Service
Приложение
Актинометр ПЕЛЕНГ СФ-12-21. Руководство по эксплуатации.pdf
