Интерферометр ФП100
Интерферометр ФП100
ПРИМЕНЕНИЕ
  • Контроль плоских, сферических оптических поверхностей
  • Контроль оптических сборочных единиц, объективов
ПРЕИМУЩЕСТВА
  • Небольшие габариты и масса
  • Разрешение видеокамеры: 2448х2048 pix, 12 bit
  • Совместимость с объективами типа Zygo
  • Простота в эксплуатации
  • Модульная конструкция, исключающая нагрев оптических элементов
  • Специально разработанное ПО «Ray-Soft» для оперативных измерений, широкий набор инструментов для анализа данных, с возможностью модернизации под нужды заказчика
  • Наличие двух мониторов для визуализации интерференционной картины и топограммы
  • Одновременное отображение на монитор видеоизображений с юстировочного и интерференционного каналов
  • Квалифицированная техническая поддержка специалистов
КОМПЛЕКТАЦИЯ
Состав оборудования
Интерферометр ФП100:
  • блок модульный
  • блок оптико-электронный
  • конвертер апертурный 4"
  • держатель конвертера апертурного
  • держатель объективов

ПК AeroCool Cs-101400W:
  • CPU Intel - RAM 16Gb
  • SSD 500Gb
  • GPU Gigabyte GeForce GTX 1050 Ti OC Low 4GB GDDR5
  • мониторы Philips 276E8VJSB 27” (2шт.)
  • беспроводная клавиатура/мышь Logitec
  • источник бесперебойного питания 650 VA
  • ОС Windows/Pro

ПО собственной разработки «Ray-Soft»
ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ
  • Набор объективов эталонных, плоскости эталонные (λ/20 PV)
  • Держатель оптических деталей 5-ти осевой
  • Принтер
  • Стол виброизоляционный
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Конфигурация Схема Физо, канал юстировки
Рабочее положение Горизонтальное
Режимы измерений Полосовой
Апертура 100 мм
Источник Полупроводниковый лазер, стабилизированный по частоте (класс 2)
Рабочая длина волны 633 нм
Длина когерентности >100м
Выходная мощность <2мВт
Поляризация Круговая
Крепление эталонной плоскости, объектива Байонет 4''
Камера Цифровая 2448х2048 pix, 12 bit;
Частота кадров при 2448х2048 pix: ≤ 80 Гц
при 1224х1024 pix: ≤ 160 Гц
Автоматизированная диафрагма Ø (1 – 12) мм
Время экспозиции 0,02-300 мс
Время одного измерения 1 с
Интерфейс камера цифровая - USB3.0, управление - USB
Погрешность измерений Не более λ/20 PV
Воспроизводимость измерений (СКО) 0,001 λ;
Напряжение питания, В 230 ± 10%
Потребляемая мощность не более 24 Вт
Масса 15 кг
Условия эксплуатации*:
- температура воздуха 21±3 °C;
- температурные колебания < 1°C за 15 мин.
- относительная влажность 40÷75%
- виброустойчивость Стол оптический с виброизолированными опорами (опционально)
Габаритные размеры составных частей, мм:
- блок модульный 240x170x132
- блок оптико-электронный 250x180x158
- держатель конвертера апертурного 200x190x170
- держатель объективов 200x190x170
- конвертер апертурный ø145x306
Управление При помощи ПК
Операционная система Windows 10
Программное обеспечение Ray-Soft
Программное обеспечение Ray-Soft
  • Отбор измерений для усреднения
  • Обработка, маскирование интерферограмм
  • Маскирование, обработка, графическое отображение топограмм
  • Расчет коэффициентов Цернике, Зейделя џ Вычисление, вычитание аберраций по коэффициентам Зейделя
  • Исключение из топограммы максимальных и минимальных областей в процентном соотношении от общей площади топограммы
  • Отображение профиля топограмм по сечениям осей X и Y
  • Сложение и вычитание топограмм
  • Вычитание системной ошибки
  • Расчёт точного значения RMS (усреднение по сериям измерений)
  • Вычисление RMS, PV, числа Штреля, ФРТ, ФРЛ, ФКЭ, ФПМ с выводом значения для заданной частоты
  • Анализ топограммы на меньшую область
  • Сохранение, загрузка результатов измерений
  • Сохранение результата измерений в формате MetroPro 9.x
  • Формирование протокола для печати


1 – блок модульный; 2 – блок оптико-электронный; 3 – конвертер апертурный 4"; 4,5 – держатель.

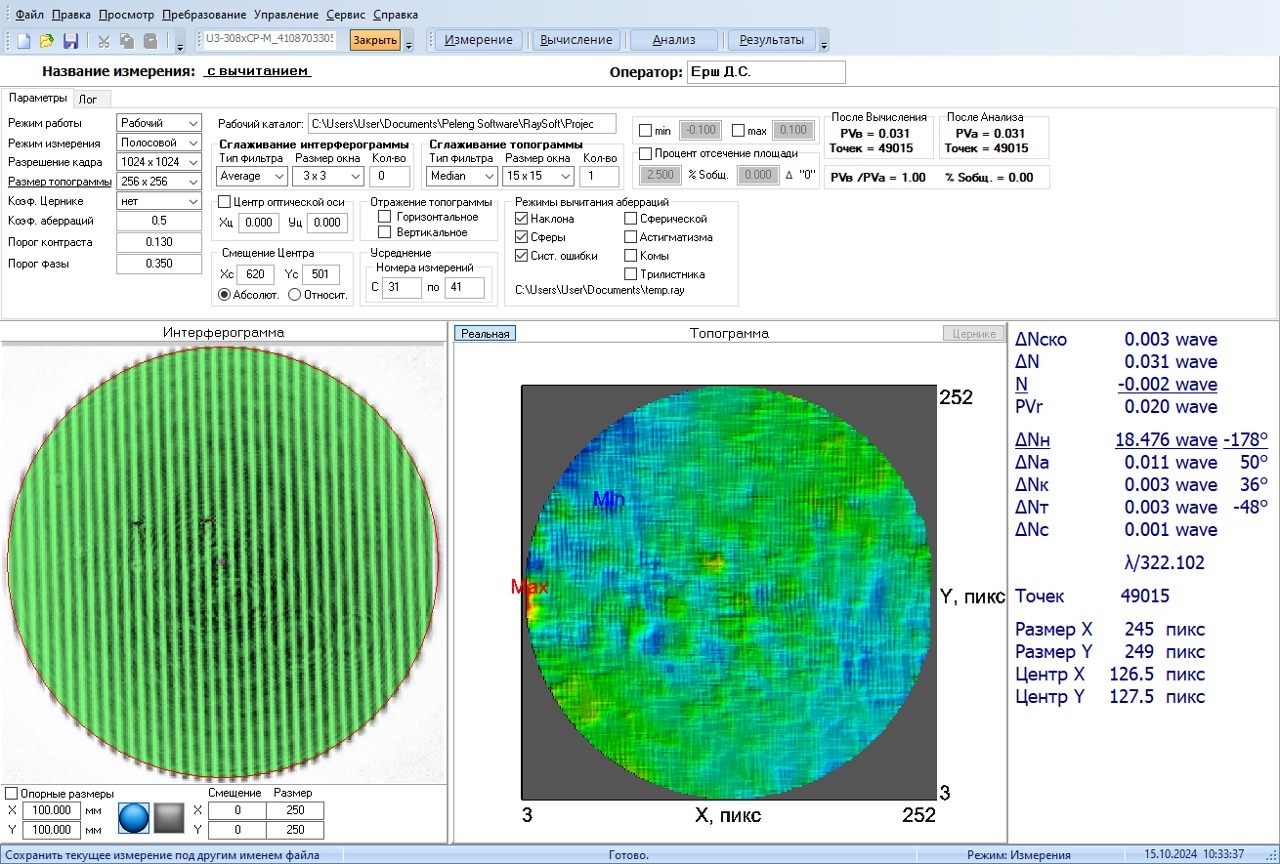

Пример результата измерения плоской эталонной поверхности
